Газификатор холодный типа ГХ-1,0/1,6-0,045

Газификатор ГХ-1,0/1,6-0,045 нужен для того, чтобы транспортировать и хранить жидкие азот, кислород и аргон, и после газифицировать и выдавать потребителю в газообразном состоянии. Газификаторы намного удобнее и экономичнее баллонов высокого давления. Их широко применяют при сварке и резке металлов, в промышленности, строительстве и медицине.

Принцип работы:

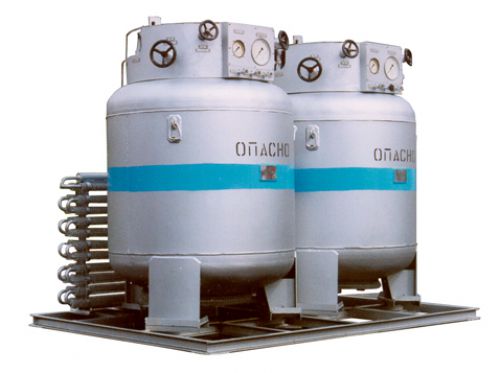

Газификатор ГХ-1,0/1,6-0,045 – это комплексный агрегат, который состоит из двух резервуаров, испарителя для газификации сжиженного продукта и испарителя подъема давления. Газификатор размещается на открытой бетонированной площадке. Благодаря двум отдельно работающим резервуарам, газификатор может работать непрерывно.

Принципом его действия является создание рабочего давления в резервуарах, заполненных сжиженным газом. Обеспечение подъема и поддержания давления в резервуарах осуществляется путем испарения объема давления. Жидкий продукт из резервуара подают в испаритель, а из него газ под давлением 1.6 МПа подается через 2 распределительных вентиля. Давление автоматически поддерживается регулятором и контролируется монометром. Контролируется количество жидкого продукта дифманометром. Все контрольно-измерительные приборы вынесены на щит управления прибором.

Достоинства:

Использование газификатора дает возможность прекратить постоянную доставку продуктов в баллонах. Также за счет того, что используется многослойная вакуумная изоляция, потеря продукта минимальная. Газификаторы ГХ-1,0/1,6-0,045 не требуют неотрывного присутствия оператора, им не нужны внешние источники энергии.

Газификатор не подлежит регистрации в органах Госгортехнадзора.

Технические характеристики

Характеристики	Показатели
Количество газа, выдаваемого потребителю за одну заправку двух резервуаров, м3 (в пересчете на 40-литровые баллоны при Р=150 кгс/см2, шт.)
азот	653 (109)
аргон	792 (132)
кислород	810 (135)
Количество заливаемого продукта, кг (в двух резервуарах)
азот	760
аргон	1320
кислород	1080
Производительность, м3/час	от 0 до 45
Вместимость, м3	1,0
Рабочее давление, МПа (кгс/см2)	0,1–1,6 (1–16)
Габаритные размеры, мм
длина	3200
ширина	1500
высота	2000
Масса порожнего газификатора, кг	900
